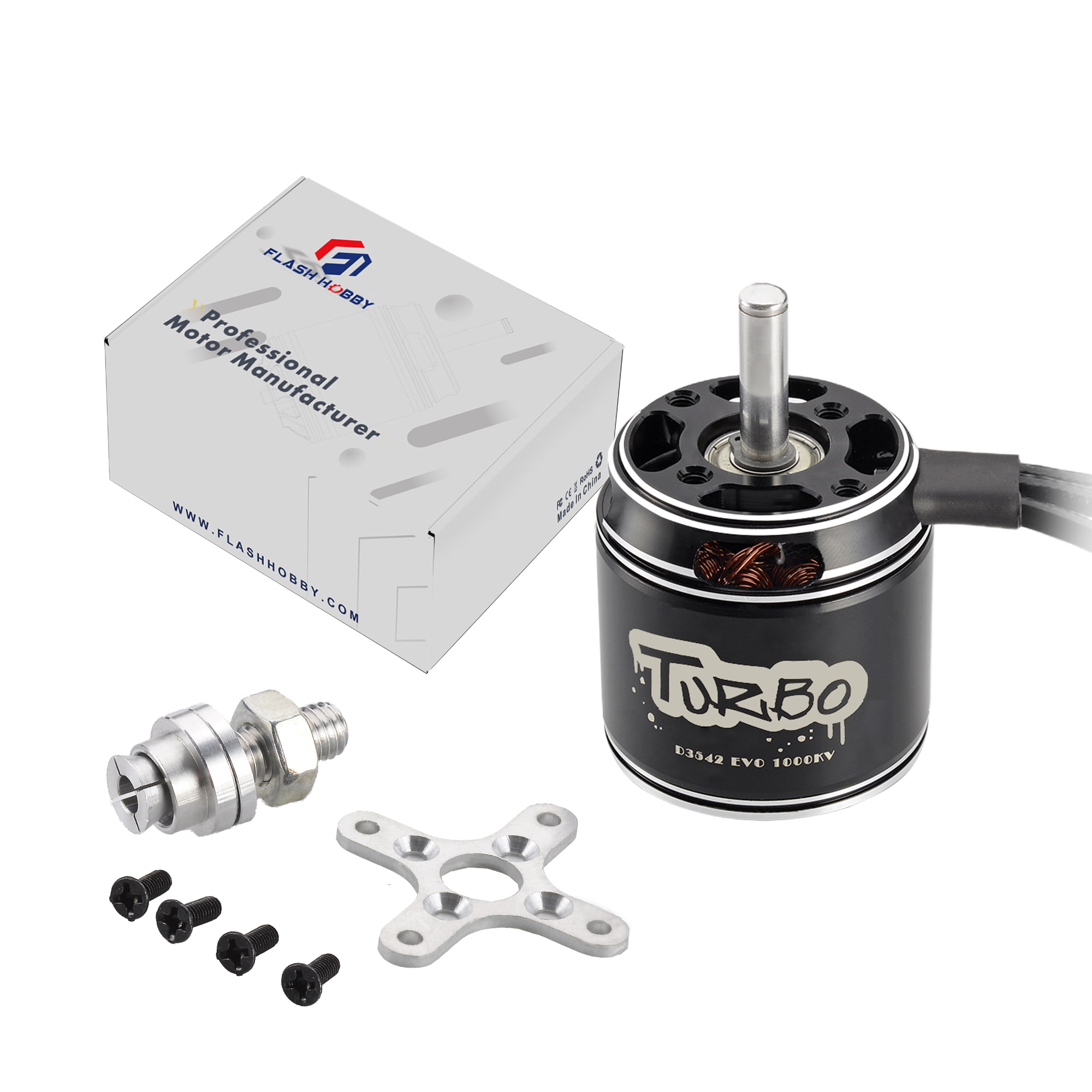

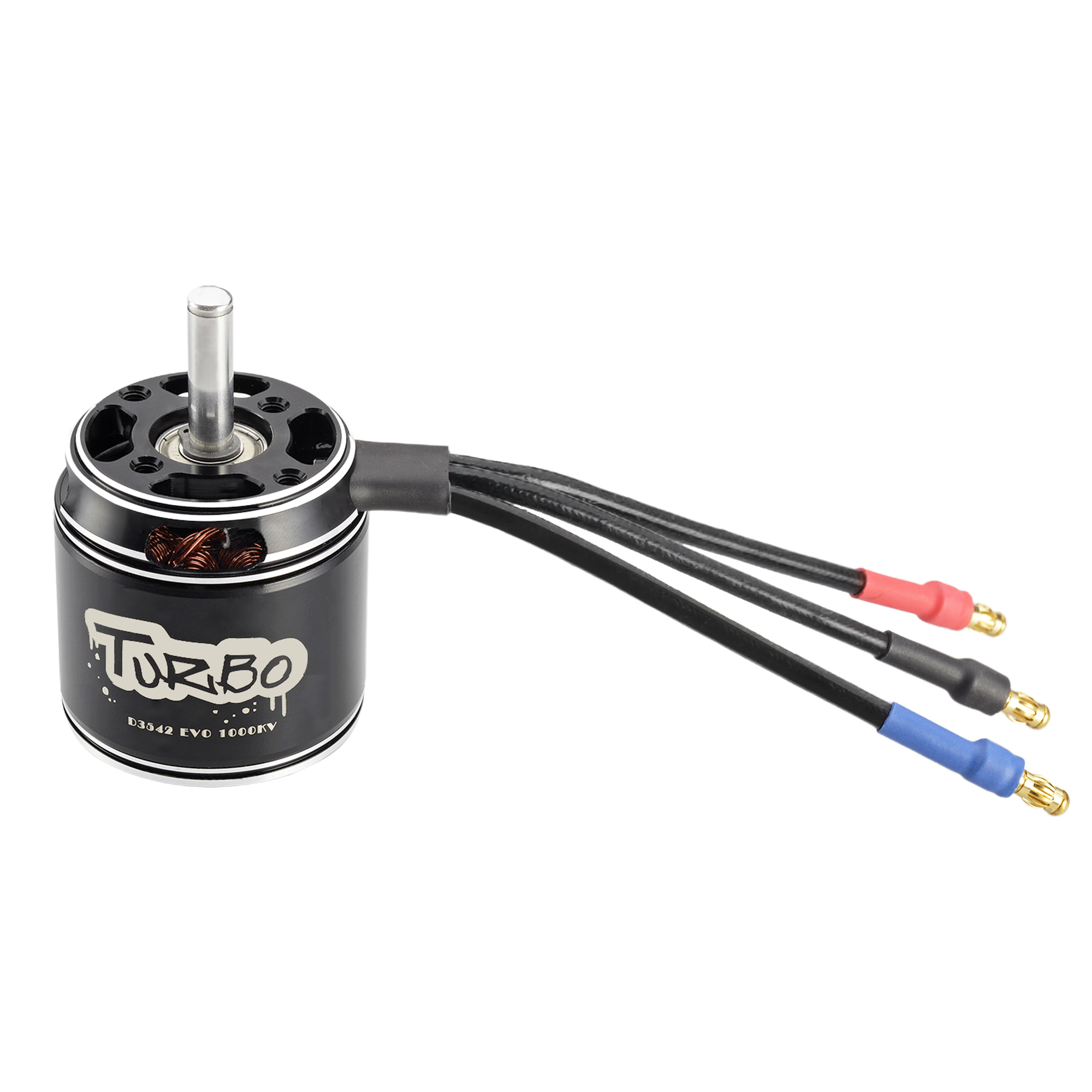

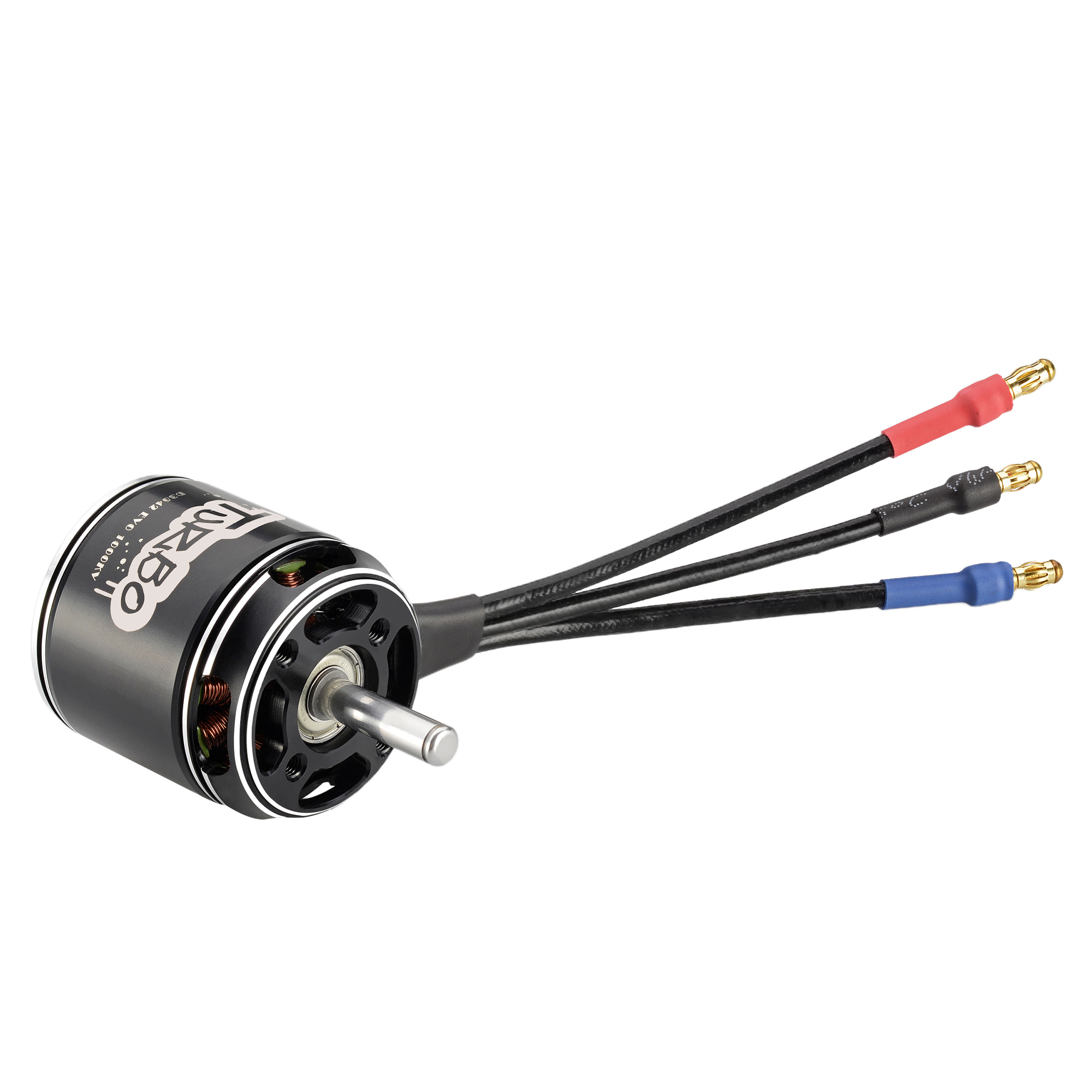

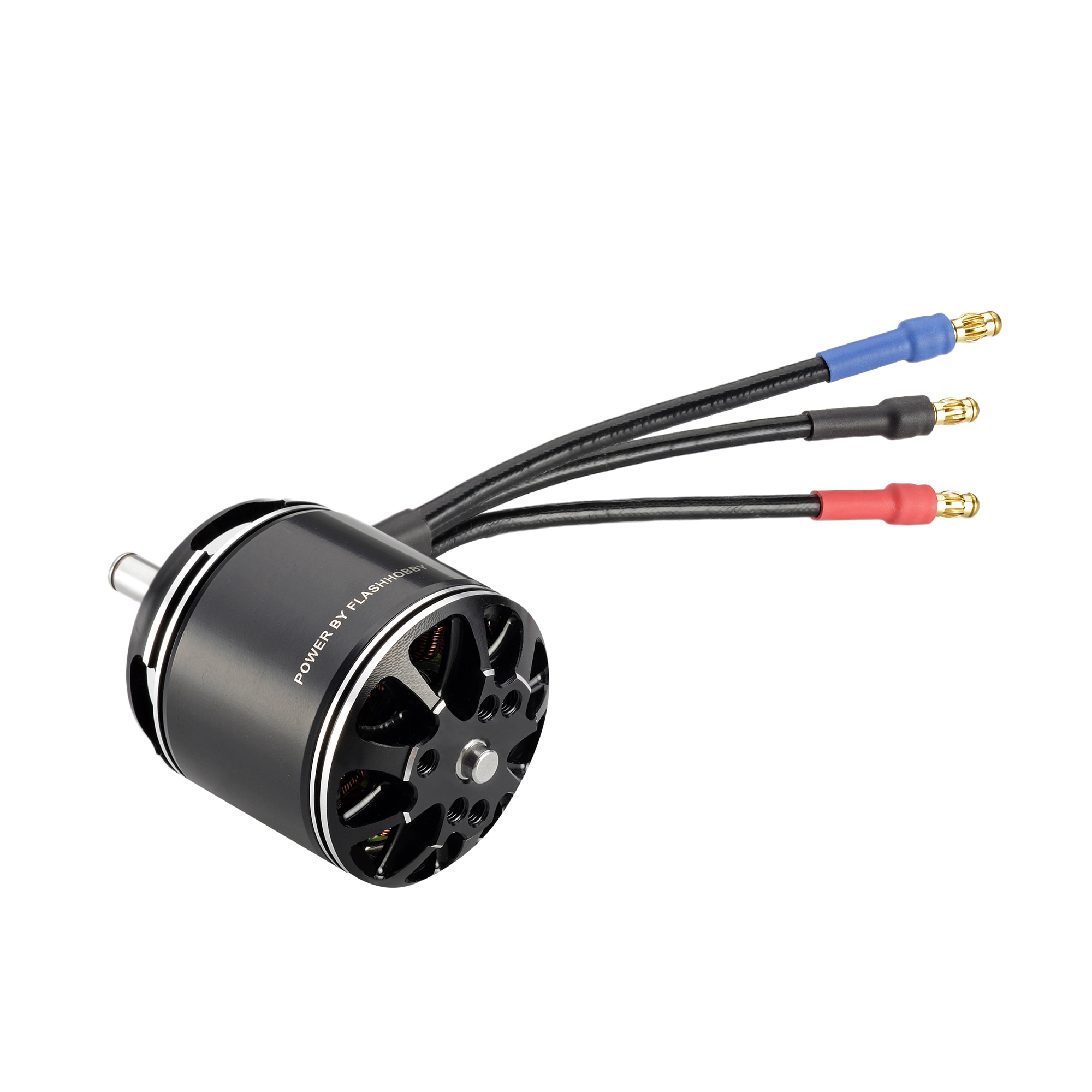

Фабрички директно снабдување со квалитет D3542EVO Фиксен мотор со крило произведен во Кина. Flash Hobby е производител и снабдувач на мотор со фиксни крила D3542EVO во Кина.
D3542 EVOАпликација за мотор без четкички RC
D3542EVOï¼2820ï¼ RC мотор без четки за UAV авиони мултикоптери RC авион хеликоптер лулка Машина за кафе за млеко Машина за чај Електрична машина за дупчење машина за косење роботска рака
Намотување бакарна жица отпорна на високи температури
D3542 EVORC Спецификација на мотор без четки

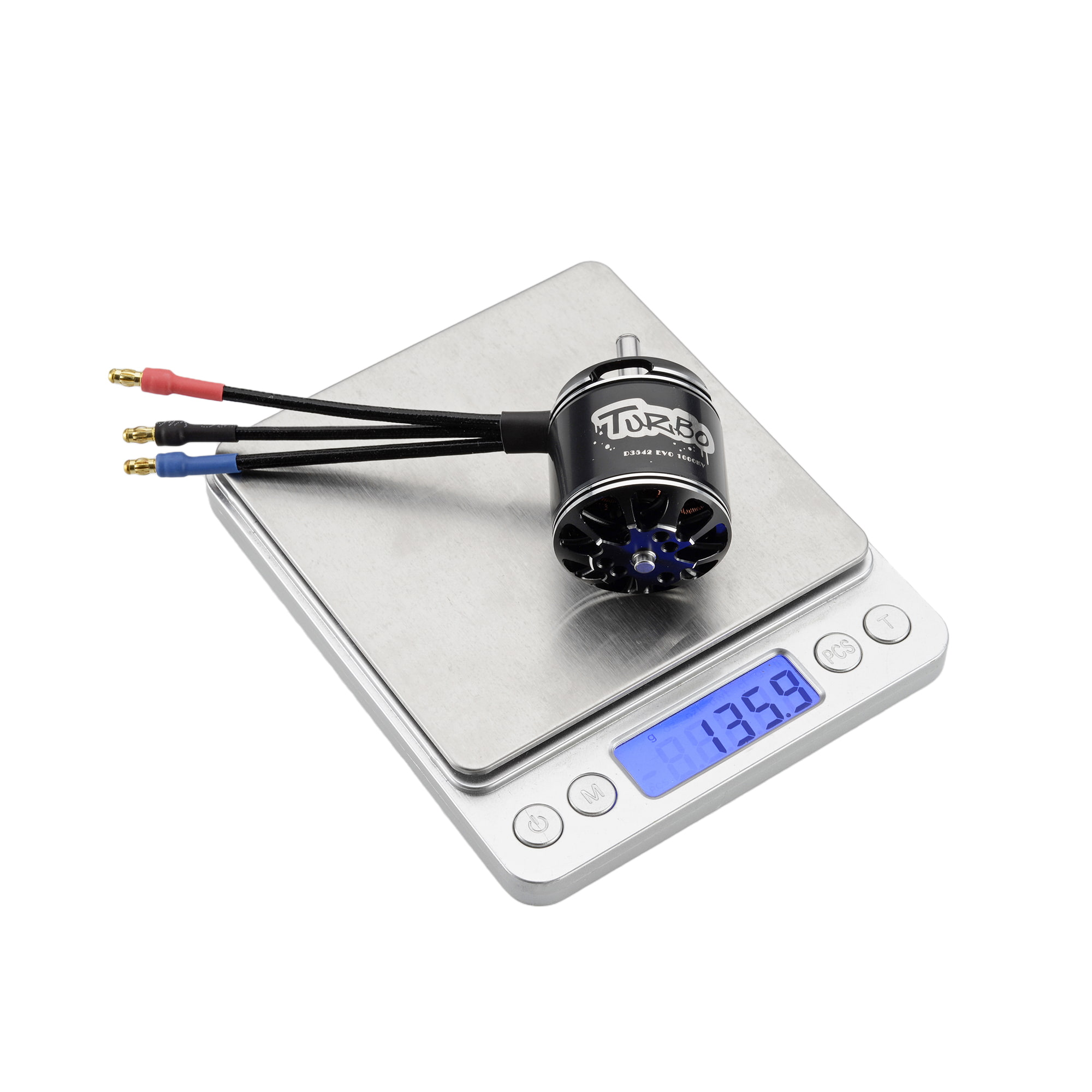

Тежина: 136 g (вклучувајќи жици)
Големина на моторот: 35,3 x 42 mm
Големина на вратило: 5,0*59,5мм
Дијаметар на статорот: 28 мм
Висина на статорот: 20 mm
Монтирање на мотор: 19*25мм (M3*4)
Конфигурација: 12N14P
KV вредност за селекција:
KV вредност: 1000KV, 1250KV,1400KV или прилагодена KV
KV: 1000 KV
Максимални вати: 585,2 W
Максимална струја: 50,28 А
Струја без оптоварување: 2,05A/10V
Отпорност: 34,4 mΩ
Батерија: 3-4S Lipo
Предлог реквизит: 13 инчен реквизит
KV: 1250 KV
Максимални вати: 961,7 W
Максимална струја: 62,94 А
Струја без оптоварување: 2,66A/10V
Отпорност: 24,0 mΩ
Батерија: 3-4S Lipo
Предлог реквизит: 10 инчен реквизит
KV: 1400 KV
Максимални вати: 613,4 W
Максимална струја: 53,02 А
Струја без оптоварување: 3,34A/10V
Отпорност: 19,0 mΩ
Батерија: 3-4S Lipo
Предлог реквизит: 10 инчен реквизит
Цртеж на мотор D3542 EVO:
Податоци за тестирање на моторот D3542 EVO:
МОТОТЕХНИЧКИ ПОДАТОЦИ: | |||||||||
точка БР. | Волти (V) | Проп | гас (%) | ТЕКОВНА (А) | Моќност (W) | Потисок (е) | ПРМ | Ефикасност (g/W) | Оперативни температура (℃) |
D3542-1000KV(EVO) | 12.47 | 10х5 | 40% | 7.29 | 90.9 | 591 | 6204 | 5.6 | 41.5℃ |
12.43 | 50% | 9.69 | 120.4 | 723 | 6871 | 5.4 | |||
12.39 | 60% | 11.97 | 148.3 | 828 | 7409 | 5.2 | |||
12.35 | 70% | 14.16 | 174.9 | 947 | 7865 | 4.8 | |||
12.29 | 80% | 17.53 | 215.4 | 1088 | 8495 | 4.8 | |||
12.18 | 90% | 23.58 | 287.2 | 1346 | 9342 | 4.6 | |||
12.13 | 100% | 26.84 | 325.6 | 1451 | 9703 | 4.4 | |||
12.44 | APC 11x7 | 40% | 8.32 | 103.5 | 623 | 5289 | 6.0 | 43.8℃ | |
12.40 | 50% | 11.38 | 141.1 | 771 | 5887 | 5.5 | |||
12.34 | 60% | 14.87 | 183.5 | 914 | 6381 | 5.0 | |||
12.25 | 70% | 19.84 | 243.0 | 1090 | 6994 | 4.5 | |||
12.13 | 80% | 26.48 | 321.2 | 1304 | 7632 | 4.1 | |||
11.97 | 90% | 35.49 | 424.8 | 1523 | 8269 | 3.6 | |||
11.87 | 100% | 40.27 | 478.0 | 1615 | 8517 | 3.4 | |||
12.46 | APC 12x6 | 40% | 8.08 | 100.7 | 691 | 5470 | 6.9 | 44.3℃ | |
12.42 | 50% | 11.10 | 137.9 | 829 | 6120 | 6.0 | |||
12.36 | 60% | 14.23 | 175.9 | 1002 | 6622 | 5.7 | |||
12.29 | 70% | 18.24 | 224.2 | 1196 | 7175 | 5.3 | |||
12.18 | 80% | 24.08 | 293.3 | 1444 | 7868 | 4.9 | |||
12.04 | 90% | 32.14 | 387.0 | 1736 | 8514 | 4.5 | |||
11.96 | 100% | 36.70 | 438.9 | 1867 | 8805 | 4.3 | |||
12.45 | APC 13x6,5 | 40% | 8.88 | 110.6 | 737 | 4534 | 6.7 | 47.3℃ | |
12.38 | 50% | 12.75 | 157.8 | 948 | 5121 | 6.0 | |||
12.29 | 60% | 18.04 | 221.7 | 1204 | 5696 | 5.4 | |||
12.15 | 70% | 25.77 | 313.1 | 1392 | 6325 | 4.4 | |||
11.98 | 80% | 34.80 | 416.9 | 1777 | 6820 | 4.3 | |||
11.77 | 90% | 44.94 | 528.9 | 2033 | 7267 | 3.8 | |||
11.65 | 100% | 50.28 | 585.8 | 2136 | 7417 | 3.6 | |||
D3542-1250KV(EVO) | 12.48 | APC9x6 | 40% | 10.18 | 127.0 | 639 | 7631 | 5.0 | 44.2℃ |
12.42 | 50% | 13.52 | 167.9 | 784 | 8457 | 4.7 | |||
12.37 | 60% | 16.59 | 205.2 | 909 | 9072 | 4.4 | |||
12.31 | 70% | 19.45 | 239.4 | 983 | 9589 | 4.1 | |||
12.25 | 80% | 23.55 | 288.5 | 1097 | 10238 | 3.8 | |||
12.10 | 90% | 30.98 | 374.9 | 1395 | 11177 | 3.7 | |||
12.04 | 100% | 34.89 | 420.1 | 1530 | 11619 | 3.6 | |||
12.47 | APC10x6 | 40% | 11.12 | 138.7 | 717 | 7114 | 5.2 | 48.4℃ | |
12.41 | 50% | 14.94 | 185.4 | 891 | 7884 | 4.8 | |||
12.33 | 60% | 18.72 | 230.8 | 1048 | 8451 | 4.5 | |||
12.27 | 70% | 22.13 | 271.5 | 1160 | 8995 | 4.3 | |||
12.16 | 80% | 28.18 | 342.7 | 1387 | 9695 | 4.0 | |||
12.00 | 90% | 36.68 | 440.2 | 1646 | 10572 | 3.7 | |||
11.90 | 100% | 41.92 | 498.8 | 1789 | 10923 | 3.6 | |||
16.34 | APC10x6 | 40% | 15.76 | 257.5 | 1079 | 8558 | 4.2 | 52.3℃ | |
16.24 | 50% | 21.35 | 346.7 | 1331 | 9450 | 3.8 | |||
16.14 | 60% | 26.91 | 434.3 | 1550 | 10140 | 3.6 | |||
16.02 | 70% | 33.31 | 533.6 | 1788 | 10871 | 3.3 | |||
15.82 | 80% | 43.24 | 684.1 | 2078 | 11807 | 3.0 | |||
15.47 | 90% | 56.42 | 872.8 | 2438 | 12614 | 2.8 | |||
15.28 | 100% | 62.94 | 961.7 | 2567 | 12919 | 2.7 | |||
D3542-1400KV(EVO) | 12.33 | APC9x6 | 40% | 12.92 | 159.3 | 757 | 8159 | 4.8 | 47.5℃ |
12.26 | 50% | 17.26 | 211.6 | 926 | 9036 | 4.4 | |||
12.19 | 60% | 21.29 | 259.5 | 1085 | 9721 | 4.2 | |||
12.12 | 70% | 25.24 | 305.9 | 1233 | 10239 | 4.0 | |||
12.02 | 80% | 30.55 | 367.2 | 1408 | 10920 | 3.8 | |||
11.85 | 90% | 39.43 | 467.2 | 1670 | 11878 | 3.6 | |||
11.74 | 100% | 44.78 | 525.7 | 1815 | 12293 | 3.5 | |||
12.32 | APC 10x5 | 40% | 14.08 | 173.5 | 840 | 7573 | 4.8 | 55,1 | |
12.23 | 50% | 18.97 | 232.0 | 1021 | 8382 | 4.4 | |||
12.15 | 60% | 23.71 | 288.1 | 1196 | 9005 | 4.2 | |||
12.06 | 70% | 28.34 | 341.8 | 1361 | 9529 | 4.0 | |||
11.93 | 80% | 35.67 | 425.5 | 1593 | 10302 | 3.7 | |||
11.71 | 90% | 46.11 | 539.9 | 1861 | 11112 | 3.4 | |||
11.57 | 100% | 53.02 | 613.4 | 2036 | 11465 | 3.3 | |||
Забелешки: Тестната состојба на температурата е температурата на површината на моторот во 100% гас додека моторот работи 15 с. температура на околината 26 | |||||||||
АПЛИКАЦИЈА:
ПОВРЗУВАЊЕ:
